产品 描述

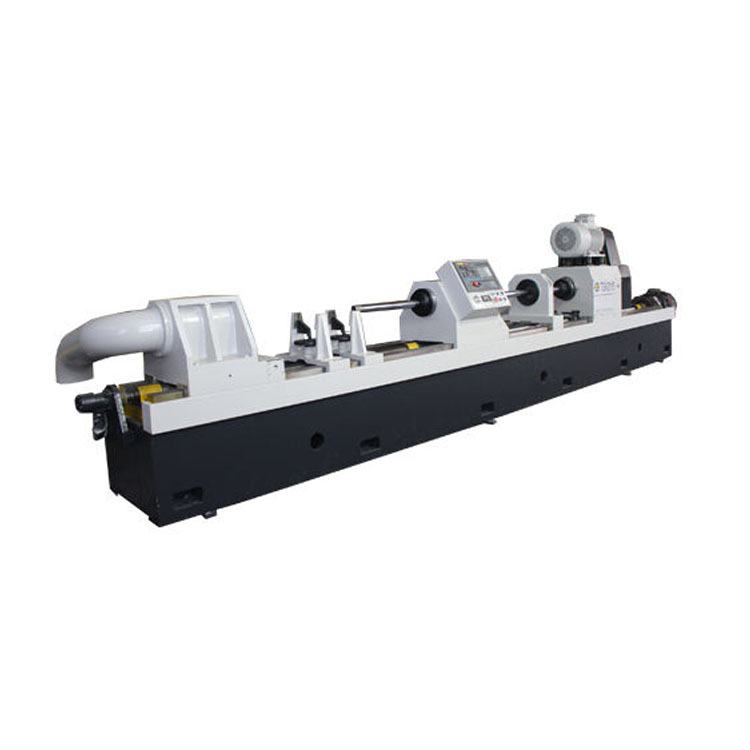

TGK2116*2M
| 项目名称 | 参数 | |
| 工作范围 | 镗孔直径范围 | Ф35-Ф160mm |
| 加工深度 | 2000mm | |
| 工件装卡直径 | Ф200mm | |
| 钻镗杆箱主轴参数 | 中心高度 | 350mm |
钻杆箱主轴前端锥孔 | Φ52mm, 前端锥孔:莫氏 6# | |
| 主轴变速范围 | 50-1500r/min (伺服无极调速) | |
| 主轴输出扭矩 | ≥500N.m | |
| 进给参数 | 进给速度范围 | 5-1500mm/min (无级) |
| 托板快速移动 | 3m/min | |
| 精镗精度 | IT8-IT9 | |
| 滚压精度 | IT9-IT10 | |
| 工件镗削表面粗糙度 | ≤Ra3.2μm | |
工件滚压表面粗糙度 工件加工圆度 | ≤Ra0.4μm ≤0.029/200mm | |
| 电机容量 | 镗杆电机功率 | 22KW |
| 进给电机 | 2.2KW 伺服电机 | |
| 压压泵站电机 | 2.2KW 交流电机 | |
| 冷却泵电机功率 | 4KW | |
| 自动排屑电机功率 | 0.75KW | |
| 集中润滑电机 | 0.125KW | |
| 头架对工件的最大预紧力 | 20KN | |
| 冷却系统流量 | 200L/min | |
| 其他 | 冷却系统额定压力 | 0.36Mpa |
尺寸 | （8000）X500X850 | |
| 毛重 | 约12T |
伺服
产品 特征
刮削滚光是取代普通深孔镗床和绗磨机床的高新深孔机床，加工原理是应用深孔加工滚压技术，是无切削加工工艺，刮削滚光机是把普通深孔用2-3次守序才能完成的工作，一次性干完，把粗镗与精镗溶于一体，利用推镗一次完成粗精镗，在镗完后利用退刀的时机同时完成滚压这道手续。通过属性变形使内孔表面达到工件要求的表面粗糙度。
